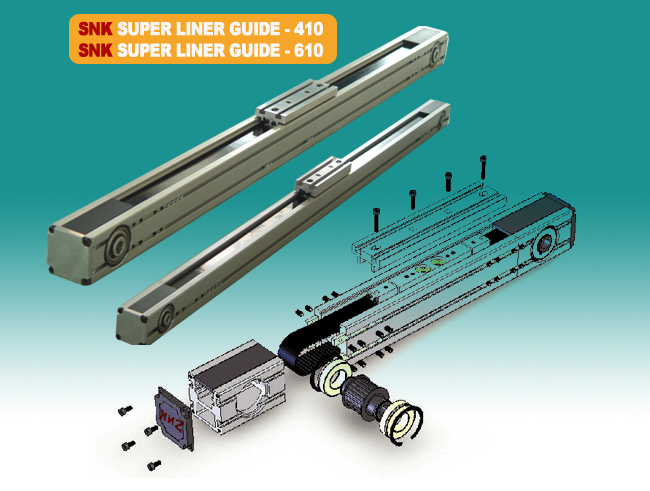

슈퍼 스틸 라니어가이드 샤프트가 결합된 알루미늄재를 몸체로 하고 특수 가공된 스피드 가이드의 캐리어를 슬라이더(Slider)로 하여
구성된 belt-driven 타입의 경량 고속용 모듈(Moduel)이다. 벨트장력은 단순히 스크류를 조임으로써 용이하게 조절할 수 있으며
다축으로 쉽게 확장 가능한 구조이다.
①주행정밀도 : 0.08 mm/m
②반복정밀도 :±0.05 mm
③최고속도 : 8 m/s
④벨트: 방향 전환시 백래쉬(backlash)가 없다.
⑤모듈(Module)의 취부 : 알루미늄 바디의 측면 슬롯이용
⑥슬라이더의 취부 : 블록 덮개의 슬롯이용
⑦최대길이 : 최장길이6M
슈퍼는 스피드 리니어 가이드의 신기술이 집적된 리니어 모듈로서 유격조절이 쉽고, 고속 주행시에도 정숙 주행을 보장한다.
또한 초정밀 열처리 샤프트를 이용하여 동급대비 우수한 부하능력과, 주행정밀도를 지니며, 자체적인 밀폐구조로 인해 방진 성능이 우수하다.
SRG410, SRG610 두종류의 제품을 개발하였다. 주문방식은 다음과 같다.
스트로크계수(fh) (Strole factor)
|
스트로크(m)/stroke
|
0.1
|
0.2
|
0.3
|
0.4
|
|
fh
|
0.12
|
0.25
|
0.39
|
0.52
|
|
스트로크(m)/stroke
|
0.5
|
0.6
|
0.8
|
1m이상
|
|
fh
|
0.65
|
0.76
|
0.93
|
1
|
양단 고정시 SRG프로파일 몸체의 처짐량
(Deflection of SRG profile in case of simple beam)
d: 처짐량(mm)/Deflection
f : 수직부하하중(N)/Load
l : 몸체(body)의 길이 (mm)/body length
e : 영계수(≒70000 N/mm²)/Young's modulus
i : 2차 면적모멘트(mm³)/Second moment of area
수명계산(Lifespan calculation)
C : 유효동정격하중 (N)/Effective dynamic load
F : 유효하중 (N)/Effective load
fc : 접촉계수 (≒0.8)/Cㅐㅜㅅㅁㅊㅅ ㄻㅊ색
fi : 서비스계수/Service factor
fh : 스트로크계수 / Stroke factor
동정격하중(c) (dynamic load)
|
형번(Model)
|
SRG
|
SRG
|
|
C(N)
|
2000
|
3500
|
서비스계수(fi) (Service factor)
|
적용상태(Application)
|
fi
|
|
경미한 진동이 존재하고, 방향전환이 부드럽게 이뤄지는 경우로 1~2.5m/s의 중속
으로 운전시(Slight shocks and vibrations; Medium frequency reverse;
between 1m/s and 2.5m/s)
|
1.5~2
|
|
충격이나 진동이 존재하고, 2.5m/s 이상의 속도로 운전시
(Shocks and vibrations; High frequency reverse; Over the speed of 2.5m/s)
|
2~3.5
|
|
충격이나 진동이 미비하고, 작동환경이 양호하며 1m/s 이하의 저속으로 운전시
(Neither shocks nor vibrations; Smooth and low frequency reverse; Under the
speed of 1m/s)
|
1~1.5
|
|
