볼부싱의 수명 및 선정
하중능력(Load Capacity)


제품 사양표에 주어진 각 동정격하중들은 60case 샤프트를 함께 사용하는 Thomson볼부싱베어링에 적용 되어지는 것들이다.

1. 이 동정격 하중은 극좌표에 나타난 것과 같이 지향성의 하중 방향 계수를 가지고 수평선에 대해 90°지점에서 작용되어진 것이다.

2. 축(shaft)의 경도(hardness)는 HRC 60에서 65이다. 위에 서술된 것에 대해 다음 공식을 사용한다.

Each of the dynamic rating loads in the product features is applied to the Thomson ball bushing bearing working with 60 case shafts.

1. As shown in the polar coordinate, this dynamic rating load has a fixed directional load coefficient and is operated at the 90degrees point against the horizontal line.

2. The hardness of the shaft is 60 to 65 hrc. Please use the following equation for the above characteristics.

여기서

- W_R= 필요로 하는 동 하중(N)
-P = 부하 하중(N)

- K_θ= 하중방향계수
-Ks = 축 경도 계수    -K=주행 수명 계수

하중방향(Load Direction)

부하 하중의 방향이 정해진 경우에 하중 보정 계수  K_θ는 제품사양이 나와있는 페이지의 극좌표를 참조.

See also the polar coordinates on the same page for the load correction coefficient,  K_θ if the applied load direction is decide.

축 경도(Shaft Hardness)

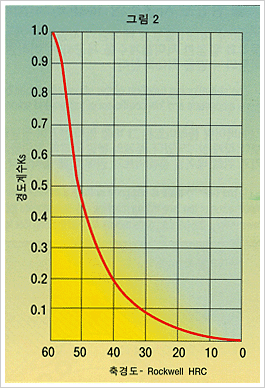

60case 샤프트 경도와 일치하지 않는 샤프트에 대해서는 그림2의 축경도 계수 Ks가 적용 되어야만 한다.

The shaft hardness coefficient, Ks in figure 2 should be applied for the shaft which is not in accordance with the hardness of the 60case shaft.

주행 수명(Travel Life)

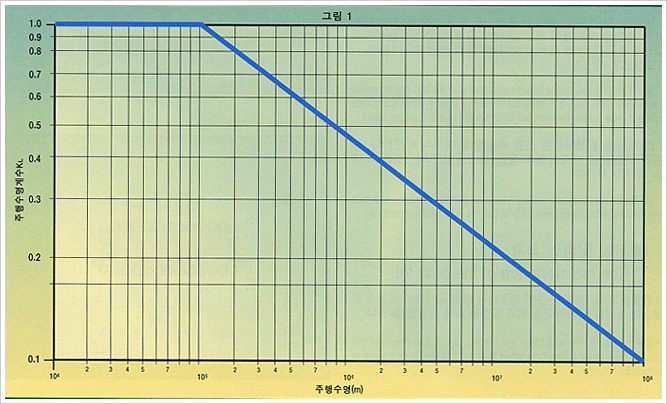

주행 수명보정 계수 K_L은 그림 1에서 알 수 있다.

Driving life correction coefficient, K_L is shown in figure 1.
