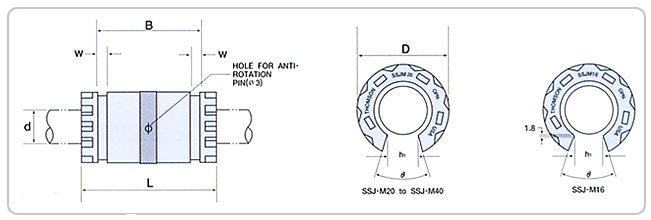

볼부싱개방형(OPENTYPE)


형  변

치  수

　

θ

(deg)

　

　

　

　

　

　

볼열수

　

　

　

　

　

　

무게

(gf)

　

　

　

　

　

최대동정격

하중

C(1)(2)

(kgf)

　

일반형

와이퍼 1개 있는형

와이퍼 2개 있는형

샤프트 지름

d

외경

D(3)

L

h14

B

h13

W

min

h1

min

SSJ M16 OPN

SSJ M 16 OPN W

SSJ M 16 OPN WW

16

28

37

26.5

1.6

11

80

8

23

280

SSJ M20 OPN

SSJ M 20 OPN W

SSJ M 20 OPN WW

20

32

42

30.5

1.6

11

60

8

54

340

SSJ M25 OPN

SSJ M 25 OPN W

SSJ M 25 OPN WW

25

40

59

41

1.85

12

50

8

107

860

SSJ M30 OPN

SSJ M 30 OPN W

SSJ M 30 OPN WW

30

45

64

44.5

1.85

15

50

8

163

1070

SSJ M40 OPN

SSJ M 40 OPN W

SSJ M 40 OPN WW

40

60

80

60.5

2.1

20

50

8

315

1765




부식방지 베어링의 경우, 부품 번호 끝에 “-CR-”을 붙인다. 또한, 위의 동정격 하중을 30%씩 감소시켜 적용한다.


표1 - 표준지름공차

축 외경

d(mm)

하우징 내경

D(mm)

끼워맞춤지름

샤프트 h6

샤프트 g6

하우징보어 H7(㎛)

하우징보어 J7(㎛)

하우징보어 H7(㎛)

하우징보어 J7(㎛)

16

28

+8

+33

-1

+24

+13

+39

+5

+30

20

32

+9

+39

-2

+28

+16

+46

+5

+35

25

40

+9

+39

-2

+28

+16

+46

+5

+35

30

47

+9

+39

-2

+28

+16

+46

+5

+35

40

60

+11

+47

-1

+35

+20

+56

+8

+44

Super Smart 볼 부싱 베어링을 하우징에 LinearRace 샤프트로 설치하는 경우
