가이드 레일(Guide Rail)

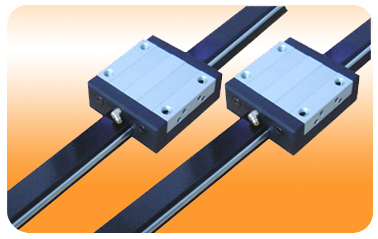

  압출되어 직진교정 된 레일 베이스에 흑색 광택 코팅 처리하여 어떤 기계와도 잘 어울리며 가이드레일에 직진 압입된 표준 샤프트는 경도를 Hrc 60이상으로 높혀 고주파 열처리한 고탄소 크롬 베어링강을 적용하였으며 직진교정 후 정밀하게 연삭하였다.

그리고 내식성을 위하여 경질크롬 도금처리된 샤프트를 삽입하였다.

당사에서 출하되는 모든 레일은 카다로그에 명시된 표준 홀이 가공되어진 상태로 공급되어지며 소비자에 요구에 맞춘 홀 가공이나 레일가공에도 신속히 대응한다. 각 형번의 레일의 표준길이는 본 카다로그에 명시되어 있으며 표준길이보다 길거나 짧은 레일에 경우 당사에 특별 주문 할 수 있다.

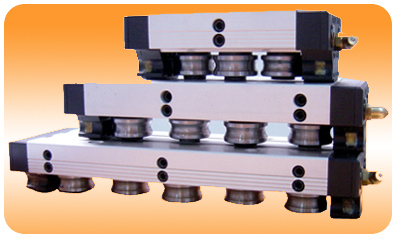

아노다이징 백색 코팅 처리된 알루미늄 블록에 내륜과 외륜 하중에 따라 내륜3개～5개, 외륜4개, 6개에 롤러베어링을 장착하여 사용용도에 따라 부착하며 소비자에 요구에 따라 더 많은 롤러가 부착되어진 블록을 제공한다. 외륜 레일은 한쪽 샤프트와 접촉하는 2개 이상의 고정 베어링과 2개 이상의 롤러베어링이 사각 넛트와 연결되어 출하시 편심이 조절되어 유격이 없는 상태로 납품되어지나 소비자도 육각렌치를 이용하여 유격조절을 간단히 할 수 있다.

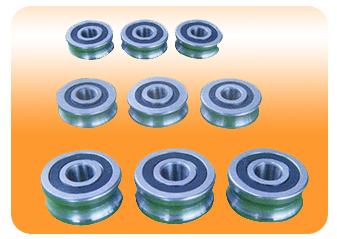

축 방향 및 원시 방향 하중에 유리하고 고속회전에 유리한 복열 볼베어링을 채택하여 가이드레일의 샤프트와 2점 접촉을 하고 여러 방향으로부터의 모멘트하중에 유리하도록 베어링 외륜에 홈을 파서 열처리 한 후 정밀연삭 하였다. 수명이 다할 때까지 구리스 내장으로 무 급유 운동을 할 수 있다.

SNK특허 기술인 사각 너트를 채택하여 유격조절이 쉬워졌으며 렌치를 사용하여 누구나 쉽게 필요조건에 따라 유격조절을 하여 정밀운동을 할 수 있다.

먼지환경에서 강력한 기능을 발휘하기 위하여 Super Guide에는 COVER에 펠트를 장착하여 샤프트에 먼지를 깔끔히 제거하여 정밀운동을 보장해준다.
