 SUPER GUIDE의 설계를 위한 수명계산
|
|
|
|
SUPER GUIDE는 고개의 다양한 아이디어 실현을 위한 많은 해결책을 제공한다.

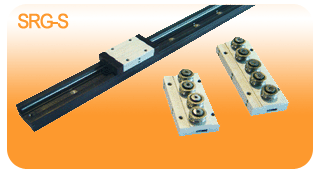

측면설계시 탁월한 정밀도와 하중능력을 보이는 SRGS의 경우 Cz 하중 보다는 Cy 하중을 위한 설계가 바람직하며 설계자에게 더 나은 아이디어를 제공한다. SRG의 경우 Z방향으로 정밀한 주행과 강력한 Cz 하중을 발휘한다.
|
|
|
|
|
1) 동 등가, 정 등가 하중
설계시 편하중 및 복합하중이 SUPER GUIDE 블록에 가해질 경우 블록의 수명은 편하중에 의해 가장 많은 하중을 받는 베어링의 부하에 따라 계산되어지므로 편하중 설계를 피하는 것이 유리하다.
동 등가하중 P = max {P₁,P₂,..........P₄,........}
정 등가하중 Po = max {Po₁,.........Po₄,.........}
동 등가하중 P = X × Fr + z × Fa이며 블록에 부착된 각각의 베어링에 대한 동 등가 하중 중에서 가장 최대의 하중을 수명계산시 활용한다.
정 등가하중 Po = xo × Fr + zo × Fa이며 블록에 부착된 각각의 베어링에 대한 정 등가 하중 중에서 가장 최대의 하중을 수명계산시 활용한다.
여기서 Fr은 베어링의 원심하중 N이며, Fa는 베어링의 축심하중 N이며 x, xo 와 z, zo는 아래 표의 원심요인과 축심요인이다.
|
|
베어링
|
하중이 Fri≥ Fai 인 경우
|
하중이 Fri≥ Fai 인 경우 |
|
X
|
Z
|
XO
|
ZO
|
X
|
Z
|
XO
|
ZO |
|
SRG 15, 15S, 15T
|
1
|
3.1
|
1.2
|
3.5
|
0.5
|
3.6
|
0.9
|
3.9 |
|
SRG 20, 20S, 20T
|
1
|
3.1
|
1.2
|
3.5
|
0.5
|
3.6
|
0.9
|
3.9 |
|
SRG 25, 25S, 25T
|
1
|
3.1
|
1.2
|
3.5
|
0.5
|
3.6
|
1
|
3.7 |
|
SRG 30, 30S, 30T
|
1
|
3.4
|
1.2
|
4.0
|
0.5
|
3.9
|
0.9
|
4.3 |
|
SRG 35, 35S, 35T
|
1
|
3.4
|
1.2
|
4.0
|
0.5
|
3.9
|
0.9
|
4.3 |
|
SRG 45, 45S, 45T
|
1
|
4.2
|
1.2
|
5.2
|
0.5
|
4.7
|
1
|
5.4 |
|
SRG 55, 55S, 55T
|
1
|
4.2
|
1.2
|
5.2
|
0.5
|
4.7
|
1
|
5.4 |
|
|
2) SRG와 SRGT의 동 등가 하중
SRG는 SUPER GUIDE블록에 4개의 복열앵귤러콘택트깊은 홈볼베어링을 장착한다.
시스템의 수명계산을 위하여 각각의 원심요인과 축심요인이 감안된 각각의 베어링의 부하하중에서 가장 큰 수치(녹색으로 표시된 베어링의 하중)를 수명계산에 적용한다.

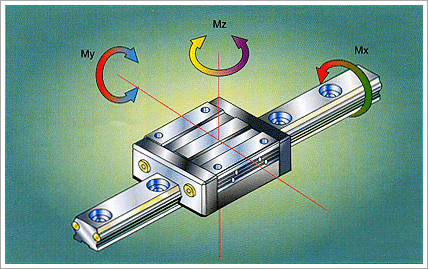

상기 4개의 베어링에 대한 동 등가 하중을 산출한 후, 가장 큰 수치 P(Fai)를 정격수명 L식에 대입하면 수명을 계산할 수 있다. 여기서 Mx, y, z는 모멘트 하중이므로 SUPPER GUIDE 블록의 중심선에서 하중점까지의 거리에 부하하중을 곱하여 산출한다.
|
|
|
|

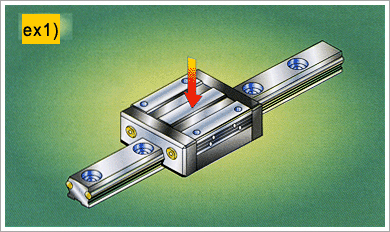

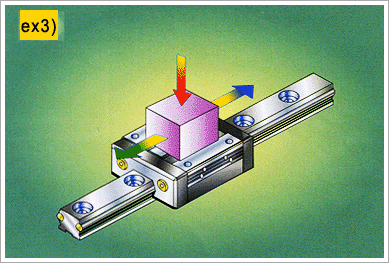

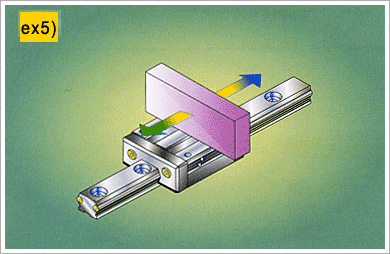

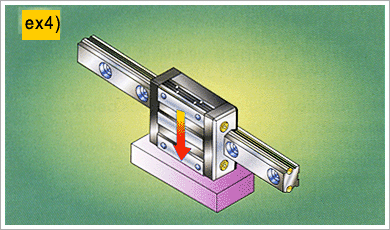

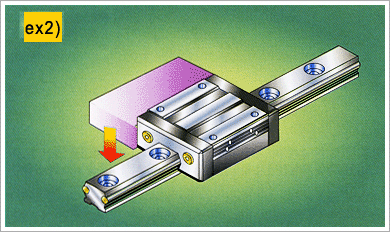

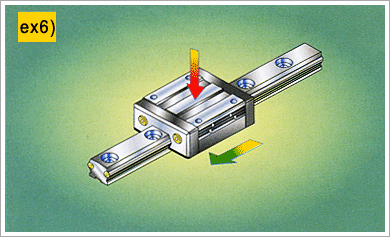

3) SRG와 SRGT에 대한 하중 및 수명계산의 예
상기의 계산식에서 알 수 있는 바와 같이 등가하중에서 채택할 수 있는 최대 부하하중은 축방향 하중에서 구할 수 있으므로 원심방향의
하중(Fri)은 무시된다.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
