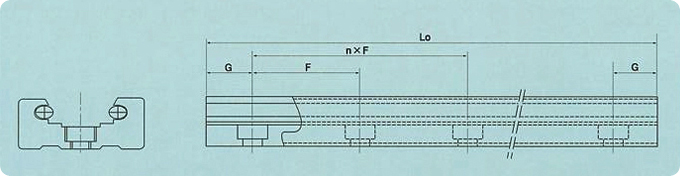

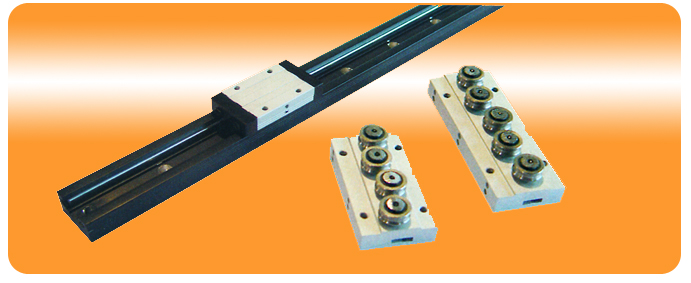

SRG S-타입 표준길이와 최대길이

호칭형번	SRG15 S	SRG20 S	SRG25 S	SRG30 S	SRG35 S
LM 슈퍼 가이드 레일  표준길이 (L0)	160	280	280	280	360
	280	400	400	400	520
	520	520	520	520	680
	640	640	640	640	840
	880	760	760	760	1.000
	1.000	880	880	880	1.160
	1.240	1.000	1.000	1.000	1.320
	1.480	1.240	1.240	1.240	1.480
	1.720	1.600	1.600	1.600	1.640
	1.960	1.960	1.960	1.960	1.800
	2.200	2.200	2.200	2.200	1.960
	2.560	2.560	2.560	2.560	2.280
	2.800	2.800	2.800	2.800	2.600
	3.040	3.160	3.160	3.160	2.920
	3.400	3.400	3.400	3.400	3.400
	3.640	3.640	3.640	3.640	3.720
	4.000	4.000	4.000	4.000	4.040
표준피치F Standard Pitch	120	120	120	120	160
G	20	20	20	20	20
최대길이 maximum length	3000	6000	600	6000	6000

상기한 최대길이 이상이 필요한 경우에는 문의 바랍니다.

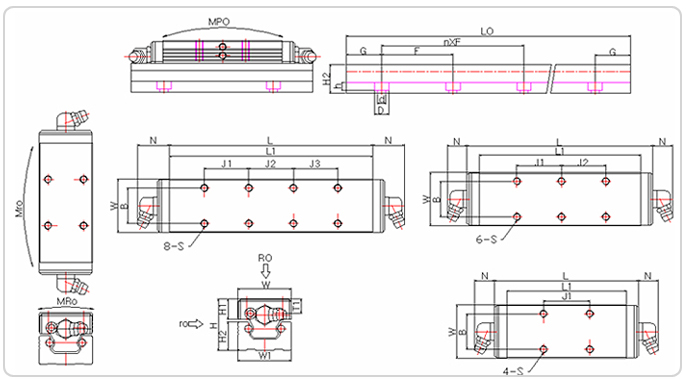

기본번호 Code No	조립치수 Assembly Module				블럭치수 Block module
	높이 H	ROLLER	폭 W	길이 L	설치탭구멍 Setting Tap Hole		H₁	L₁	그리스니플			설치볼트구멍
					J×B	S×ℓ			설치구멍	T₁	N	d×D×h
SNK-SRG15S	29	3 4 5	30	81 104.5 128	26×20 50×20 75×20	M4×10	11.3	67 90.5 114	￠5	7.7	12	4.5×8×4.4
SNK-SRG20S	35	3 4 5	42	75 100 132	32×32 50×32 70×32	M5×12	13.5	55 80 112	￠5	10.8	12	5.5×9.5×5.4
SNK-SRG25S	39	3 4 5	48	83 109 166	35×35 50×35 80×35	M6×14	16.5	63 89 146	￠5	13.5	12	6.6×11×6.5
SNK-SRG30S	48	3 4 5	60	105 160 200	40×40 60×40 90×40	M8×16	18.5	75 130 170	￠5	14.5	12	9×14×8.6
SNK-SRG35S	49	3 4	70	111 152 200	50×50 72×50 100×50	M8×16	19.5	81 122 170	￠5	15	12	9×14×8.6

상기한 최대길이 이상이 필요한 경우에는 문의 바랍니다.



레일치수 Rail Module					기본 동정격하중					기본번호 Code No
W₁	H₂	G	F	레일최대길이 LO max	수평하중 ro(Kgf)	수직하중 Ro(Kgf)	정모멘트 (Kfg·m)
							MRO	MPO	Mro
30	16.2	20	120	3000	45 65 90	43 62 85	1.3 1.8 2.5	0.8 2.0 4.1	0.8 2.1 4.3	SNK-SRG15S
40	20.5	20	120		50 72 100	47 68 94	1.4 2 2.8	0.8 2.2 4.5	0.8 2.3 4.8	SNK-SRG20S
46	21.5	20	120		65 93 130	61 88 123	1.8 2.6 3.6	1 2.9 5.9	1 3 6.2	SNK-SRG25S
58	28.5	20	120	6000	129 184 258	150 215 300	6.9 9.9 13.8	5 14.1 29.7	4.2 12.1 25.5	SNK-SRG30S
68	28.2	20	160		168 239 335	195 279 390	9 12.9 18	6.5 18.3 38.6	5.5 15.7 33.2	SNK-SRG35S

상기한 최대길이 이상이 필요한 경우에는 문의 바랍니다.
