SUPER GUIDE 블록의 내부유격조절

블록의 내부유격조절이 필요한 경우 순서는 다음과 같다.

① 1번～4번 멈춤 나사를 모두 풀어준다(육각렌치 이용)

② 예압이 필요한 경우 예압량을 확인하며 4번 멈춤 나사를 조여 준다.

③ 더 많은 예압량이 필요시 1번 멈춤 나사를 조여 준다.

④ 내부유격조절이 끝나면 2번과 3번 멈춤 나사를 적당히 조여 고정시킨다.

(주의 : 2번, 3번 멈춤 나사를 많이 조일시 예압량이 적어짐)

⑤ 예압량을 줄일 경우는 1번, 4번 멈춤 나사를 풀고 예압량을 확인하며 2번, 3번 멈춤나사를 조여준다.

⑥ 예압 조절이 끝나면 1번, 4번 멈춤 나사를 적당히 조여 고정시킨다.

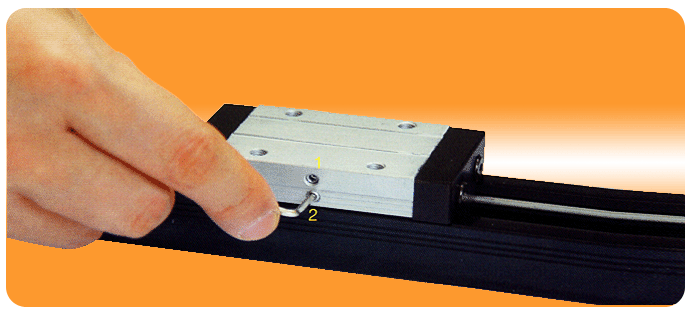

☞ 블록 측면에 3개의 라인이 있는 면이 1번, 2번 멈춤 나사이다. 롤러 수에 따라 멈춤 나사에 수는 늘어나지만 유격조절 법은 동일하다.
