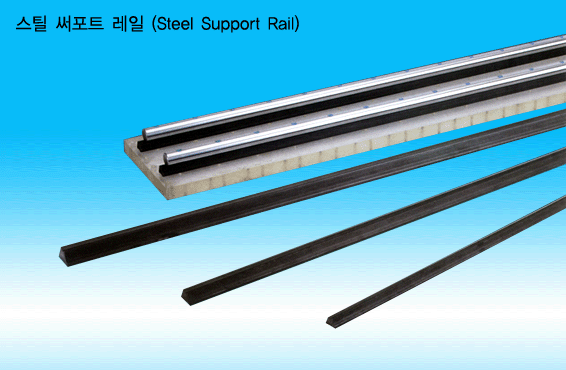

스틸 써포트 레일(Steel Suport Rail)

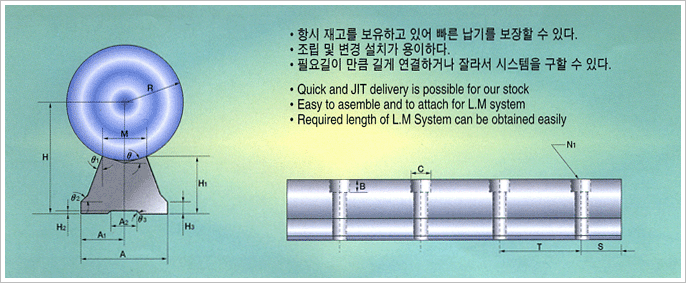

샤프트 써포트 레일 스틸(Shaft Suport Rail Steel)

재질 : 스틸

(1) 스틸레일과 고탄소강 샤프트<RC60>

(2) 크롬도금 스틸레일과 440C 스텐레스 스틸 샤프트

<RC55-60>

(3) 주문예 : EMLSRAM20PH T₁×1200mm


참조

- T₁Holes : Rigid Type (고하중사용 및 수직형사용시)

- T₂Holes : 볼부싱 동정격하중의 50%미만의 하중일 때 사용요망

- 볼트사용은 스텐레스 볼트 사용요망

- 스틸레일은 1200mm가 표준임.

- T₁길이와 볼트구멍은 LM GUIDE와 동일임
※ 본 스틸레일 사용시에는 72Page의 SSJ BK OPN을 적용하십시오.

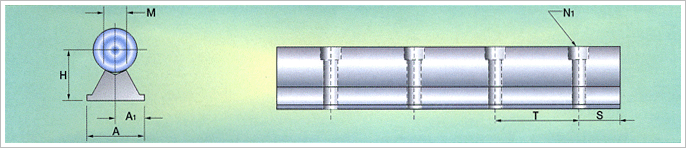

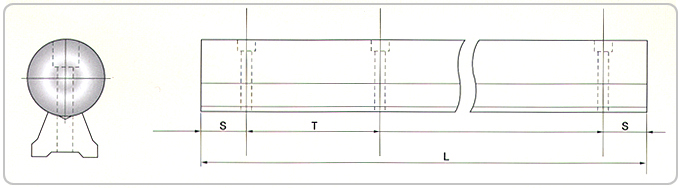

샤프트 써포트레일(스틸)



ø   L	ø16	ø20	ø25	ø30	ø40
280	◎	○	○
340	◎	◎	◎
440				◎	◎
460	◎	◎	◎
600				◎	◎
640	◎	◎	◎
760				◎	◎
820	◎	◎	◎
1000	○	◎	◎	◎	◎
1240	○	◎	◎	◎	◎
1480		○	◎		◎
1600		○	◎
1640				◎	◎
1800				◎	◎
1840
2020
2040					◎
2200					◎
2520					◎
2840
3000
T	60	60	60	80	80
S	20	20	20	20	20
최대길이	1240	1600	2020	3000	3000

                                                        ◎ 표준재고 ○ 준표준재고

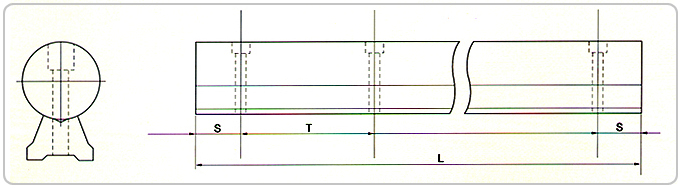

샤프트 써포트레일(스틸)



ø   L	ø16	ø20	ø25	ø30	ø40
320	◎
360		◎	◎
400	◎				◎
450				◎
480	◎	◎	◎
560	◎
600		◎	◎	◎	◎
640	◎
720	◎	◎	◎
750				◎
800	◎				◎
840		◎	◎
900				◎
960	◎	◎	◎
1000					◎
1040	◎
1050				◎
1060		◎	◎
1120	◎
1200	◎	◎	◎	◎	◎
1800			○	○	○
2400				○	○
3000				○	○
T	80	120	120	150	200
S	40	60	60	75	100
최대길이	1200	1200	1200	3000	3000

                                                        ◎ 표준재고 ○ 준표준재고
