종류 (TYPE)

SSJ M WW

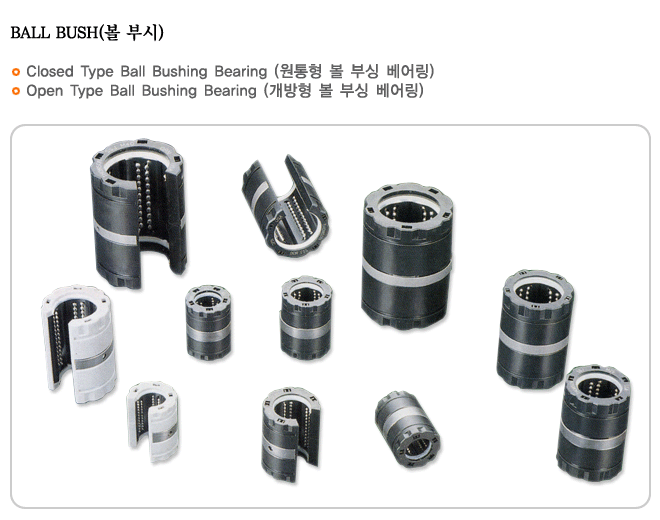

원룸형 볼 부싱 베어링

Closed type Ball Bushing Bearing

Super Smart 볼부싱 직선 베어링

Thomson Super Smart 볼부싱 베어링은 보다 향상된 기능을 보유하고 있다.
일반적인 직선 베어링 보다 6배의 하중과 216배의 수명을 제공함으로써 설계를 향상 시킬 수 있다.

- 자동조심형 베어링 플레이트는 다음과 같은 기능을 제공한다.

- 하우징 내경의 비정열과 샤프트의 처짐을 보상한다.

- 볼열에 균일한 하중을 분배시킨다.

- 볼열 사이에 하중을 최적으로 분산시킨다.

- 최대의 베어링 수명을 제공한다.

-높은 하중을 견디므로 60 Case^* 샤프트와 사용시 보다 작은 크기를 선정할 수 있고 비용절감을 얻을 수 있다.

-일반적인 직선 베어링을 대체했을 때 주행수명이 길어지며 잔 고장을 줄인다.

-경화처리된 정밀 링(ring)을 사용하며 경금속이나 비금속 하우징에 설치시 구멍 끼워 맞춤이 용이하다.

- 정밀한 베어링 플레이트는 정확도 및 부드러움과 수명을 증가시킨다.

-이중 와이퍼는 먼지와 이물질로부터 보호하고, 윤활상태를 유지하며 수명을 최대화한다.

- 자동조심형 베어링 플레이트를 사용하여, 직선가이드에서 공통적으로 발생되는 문제점을 줄일 수 있다.

-3m/s의 속도와  150㎨의 가속을 낼 수 있다.

- 0.001의 낮은 마찰 계수.

-이제품을 사용시 보다 경제적으로 드라이브 모터 및 벨트, 기어 볼스크류를 사용할 수 있다.

SSJ M OPN
개방형 볼 부싱 베어링
Open type Ball Bushing Bearing
up to 6 times the load capacity or 216 times the travel life of conventional linear bearings. Permits the up-rating of existing designs.

- universal self-aligning bearing plates that assure :

- forgiveness to misalignment of housing bores and shaft deflection.

- uniform ball loading over the entire length of the bearing plate.

- optimal distribution of load between ball tracks.

- maximum bearing life.

- high load capacity that permits cost reduction through the use of smaller and less expensive bearings    and 60Case^* Linear Race^*(shafts)

- longer travel life when replacing conventional linear bearing. Minimizes down time.

- a hardened precision ring. Maintains its diametral fit-up when installed in a soft metal or non-metallic
   housing.

- precision ground bearing plates for increased accuracy, smoothness and life.

- double lip integral wipers which keep dirt and grit out, while keeping lubrication in. Maximizes bearing    life.

- the RoundRail^* Advantage., combined with the universally self-aligning bearing plates, eliminates the     need for derating factors commonly required for linear guides.

- steady state speeds up to 3m/s and accelerations up to 150㎨.

- coefficients of friction as low as 0.001.

- the used of smaller less expensive drive motors, belts, gears and ball screw, when replacing    high-friction, plain bushings.
